Ремонт приборного щитка Renault Scenic II

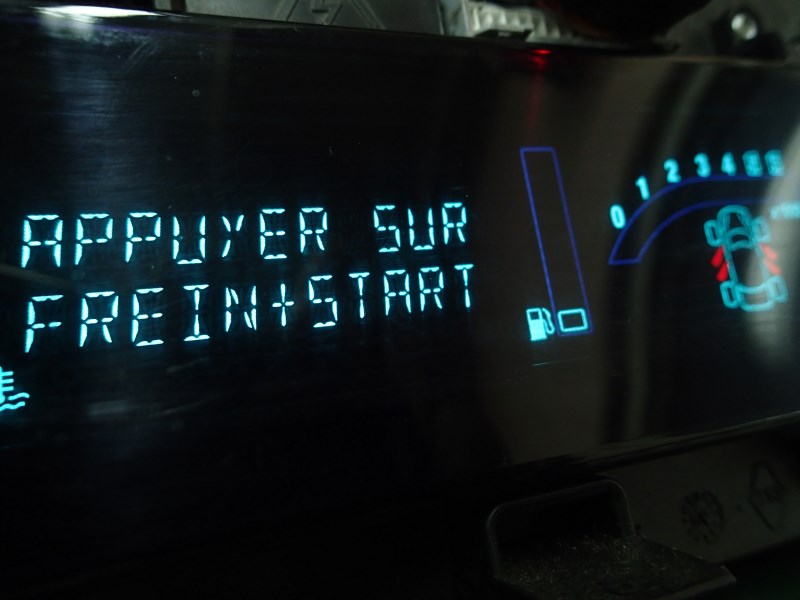

Неисправность проявляется следующим образом:
Подобная приборная панель устанавливается на автомобили Renault Espace. Неисправности спидометра на Renault Espace точно такие.
Снимается спидометр очень просто, пластиковая лопатка и торкс T20, сняли пластиковые накладки, выкрутили два винта, отключили разъем и щиток на столе.

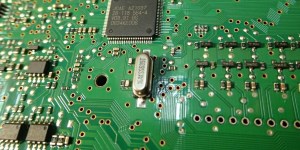

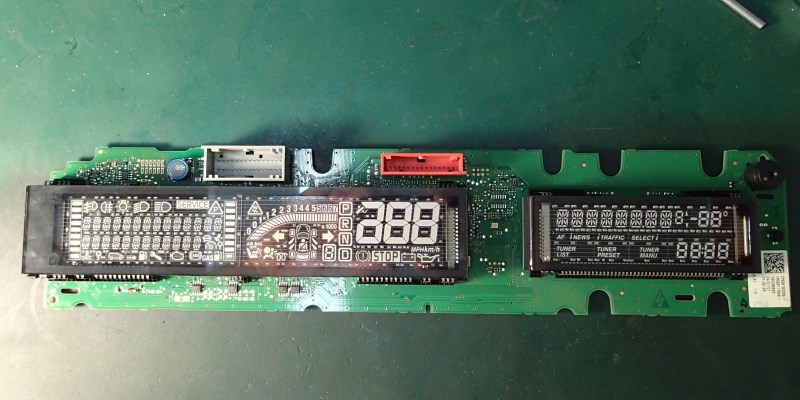

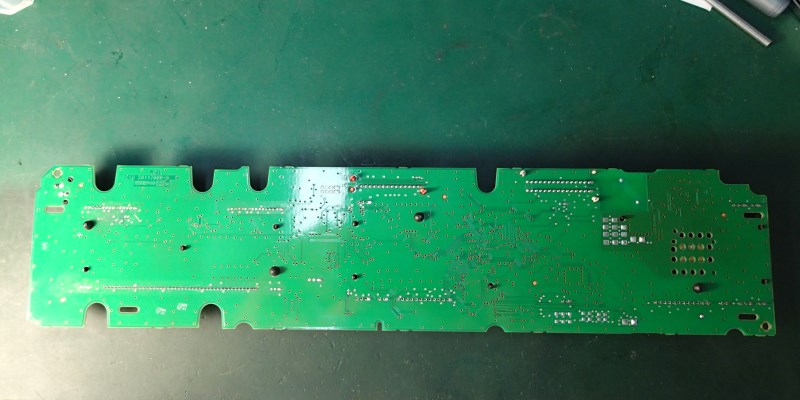

Разобрали корпус приборной панели, расположили индикаторами вниз.

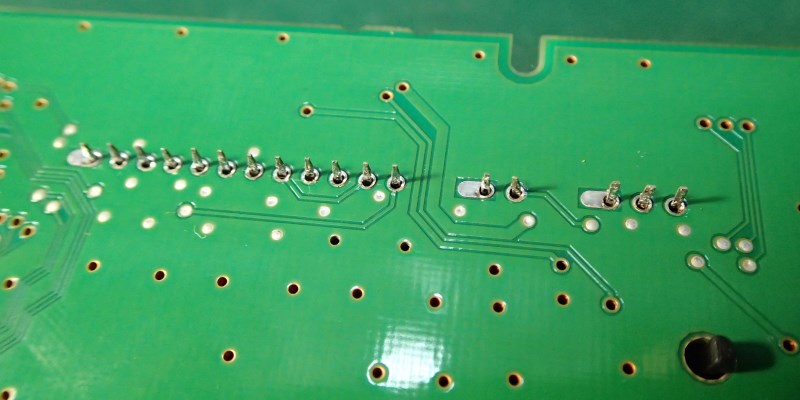

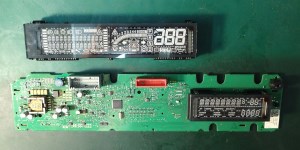

Освободили ножки большого индикатора от припоя. Сняли индикатор и отложили его в сторону, аккуратно, чтобы не разбить!

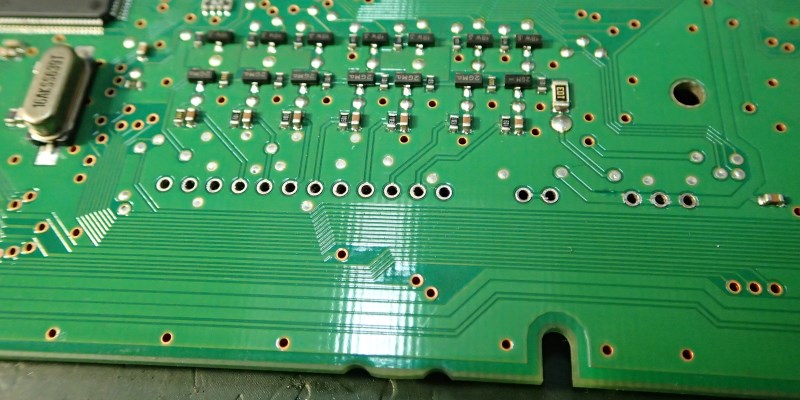

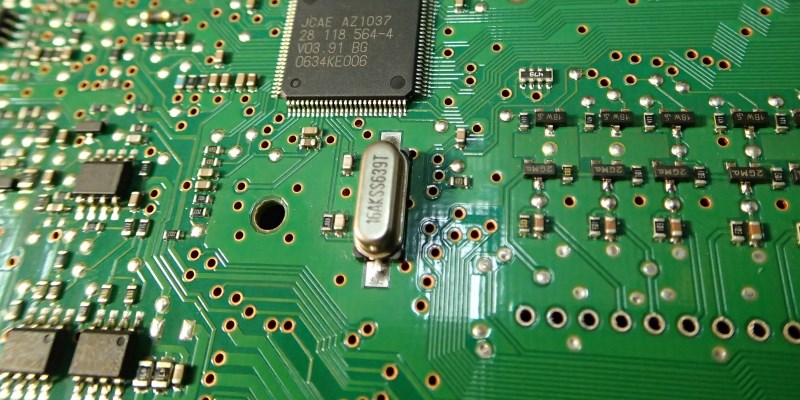

Оплеткой убрали лишний припой и отмыли спиртом. Приятно устанавливать индикатор на чистую плату.

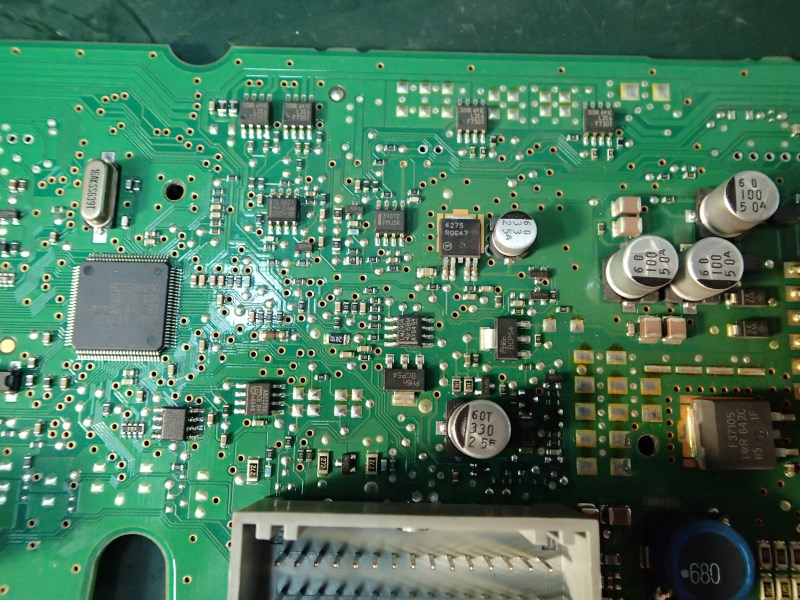

Проверили предохранитель, иногда он выходит из строя. В нашем случае предохранитель цел - оставляем его на месте.

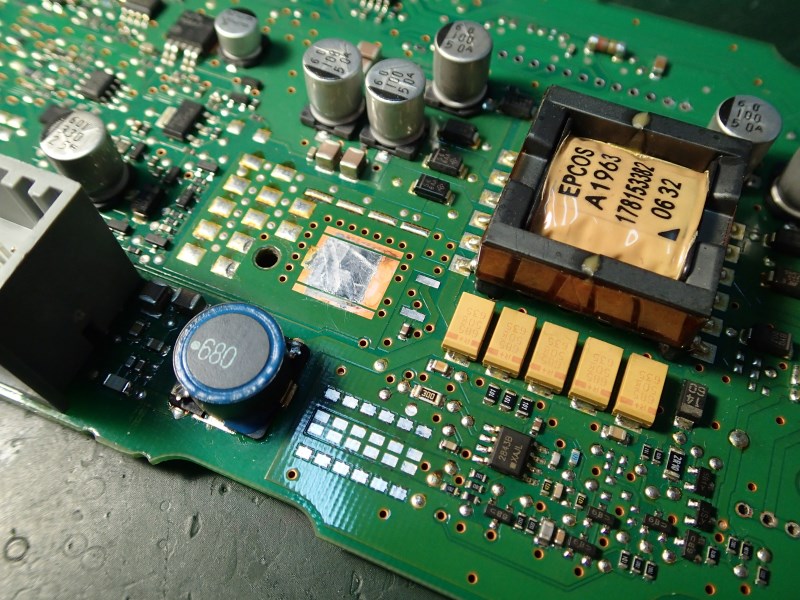

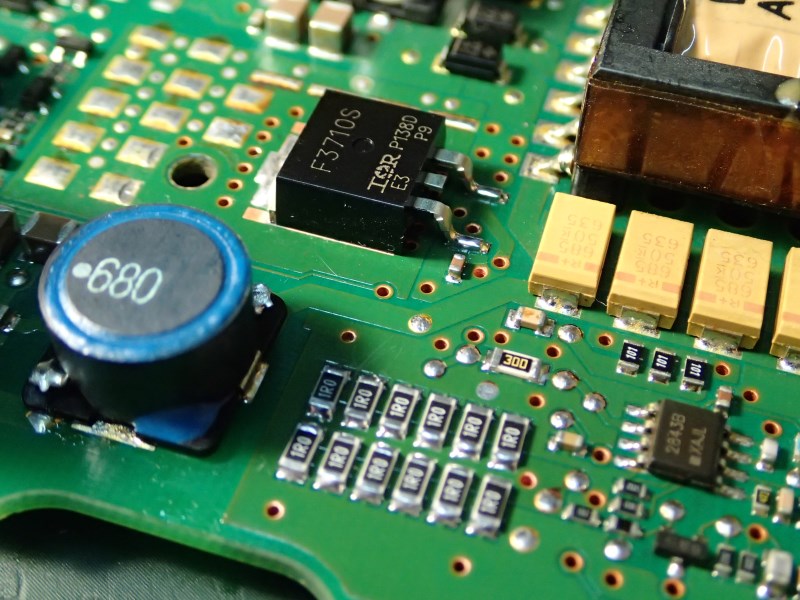

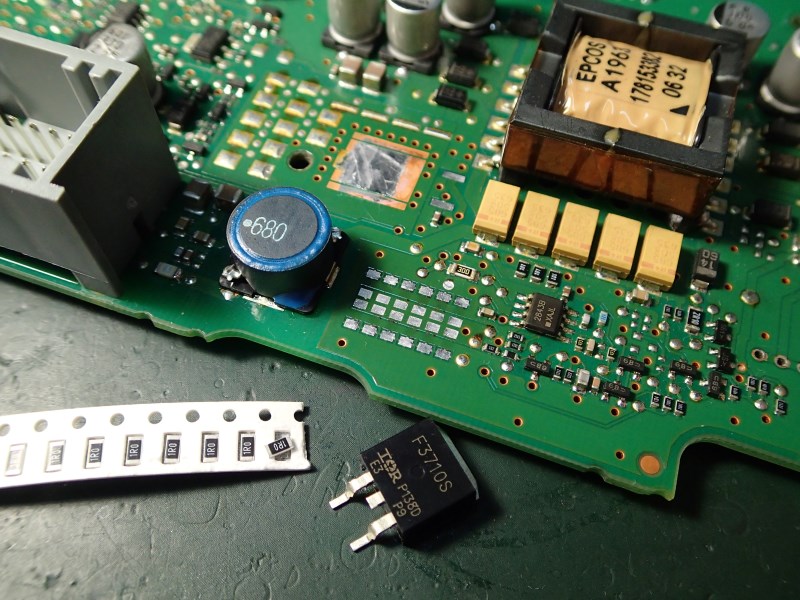

Удалили старые сопротивления на 1 Ом, удалили полевик IRFZ3710, и установили новые детали.

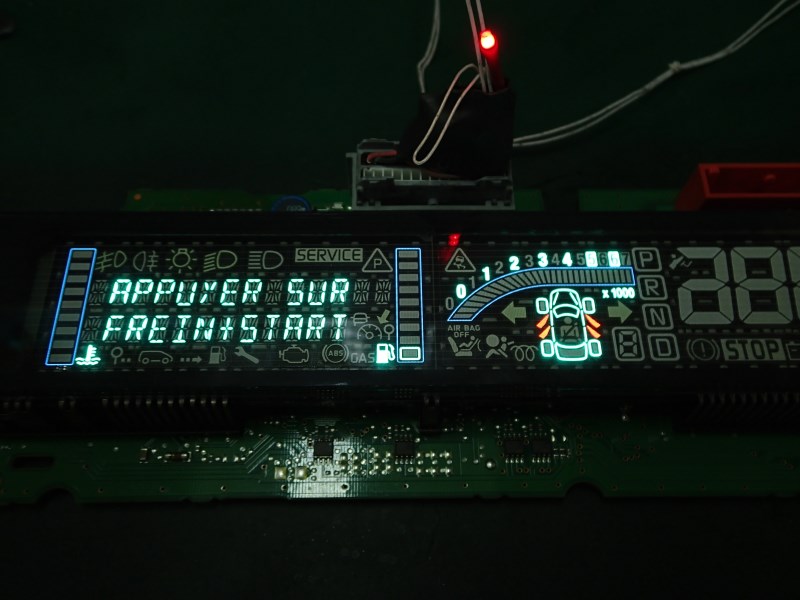

Проверяем функционирование панели на столе, используя эмулятор шины CAN для автомобилей Renault.
Эта статья в общих чертах описывает порядок ремонта такого приборного щитка. Очень часто недостаточно просто заменить детали, ремонт приборных панелей это не машинальный труд по перепайке электронных компонентов.
